一.概述

　　焊接送絲產品的基本安裝，出廠設置，操作使用和保養服務等各個環節的概括說明。

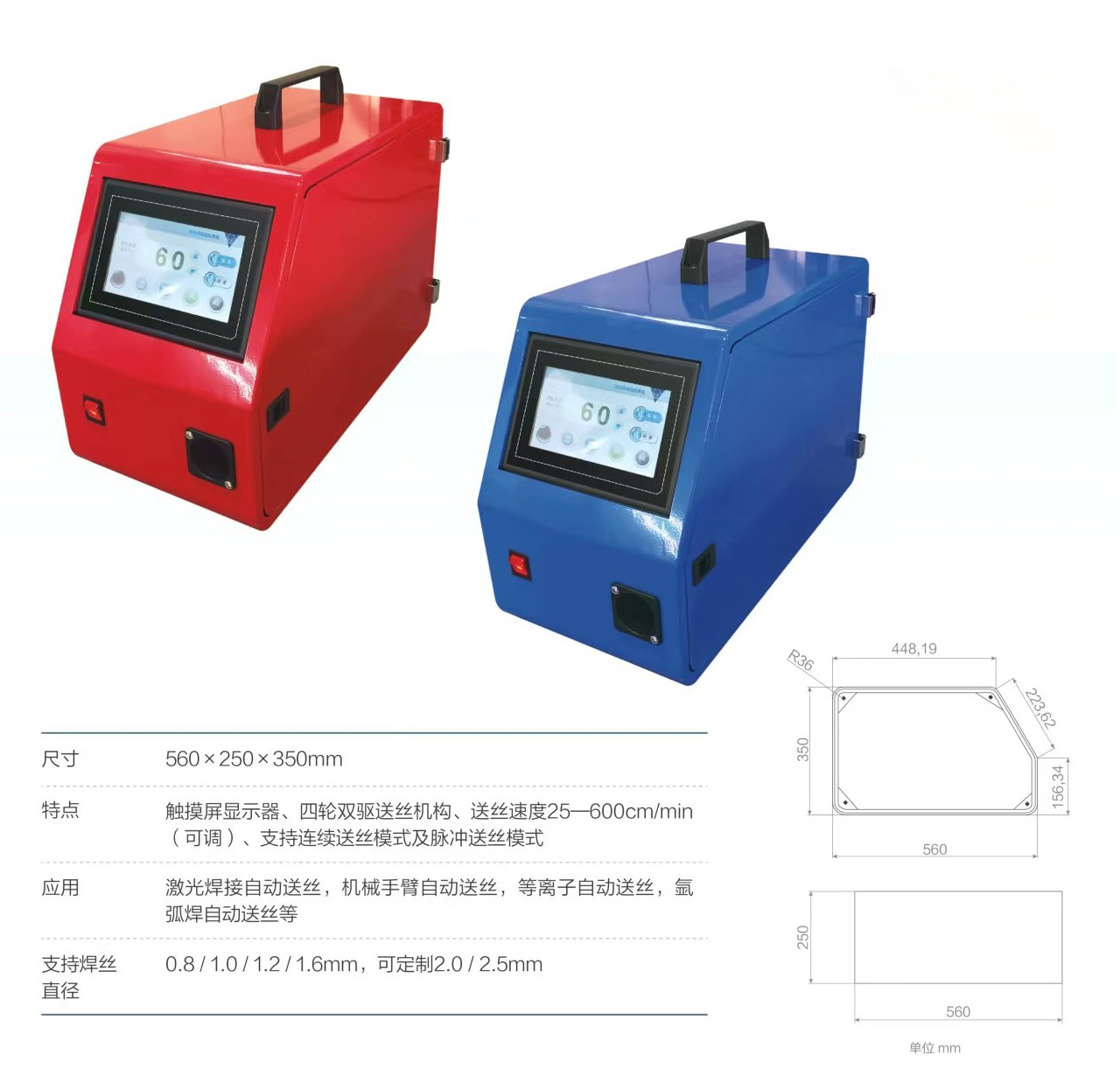

明日焊接送絲系統是2019年推出的一款送絲系統。該產品涵蓋自主研發控制系統,并設置回抽補絲功能。該產品可適配各手持焊接送絲系統

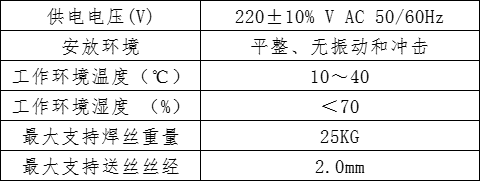

1.1運行環境及參數

1.2注意信息

1)供電前要確保可靠接地。

2)送絲輪與絲經匹配，且與送絲管對應

3)送絲管不要曲折

二.安裝

2.1電路接線總定義

2.1.1整機提供了三芯航插頭，與送絲機尾部的三芯航插相連，提供220V供電（1腳火線.2腳零線.3腳地線）

2.1.2整機提供了兩芯航插頭，與控制系統的送絲端口相連，提供送絲信號（無源觸點，短接即送絲）

2.2焊絲盤/送絲輪的安裝

2.2.1.焊絲為普通焊絲，常見的有5KG-30KG都可以安裝，但不要使用藥芯焊絲

2.2.2.通過內六角來調整滾輪的力度，使其不要太緊或者太松，送絲時沒有卡頓即可（通常情況不必調整）

2.2.3.調整好以后蓋住

2.2.4.送絲輪一共兩個，兩面為不同的型號，對應著不同的芯徑，請務必對應安裝，如安裝1.2焊絲，則送絲輪標識1.2的一面在外面

2.2.5.安裝時一定要把焊絲卡在卡槽內然后再夾緊

三.送絲管的安裝

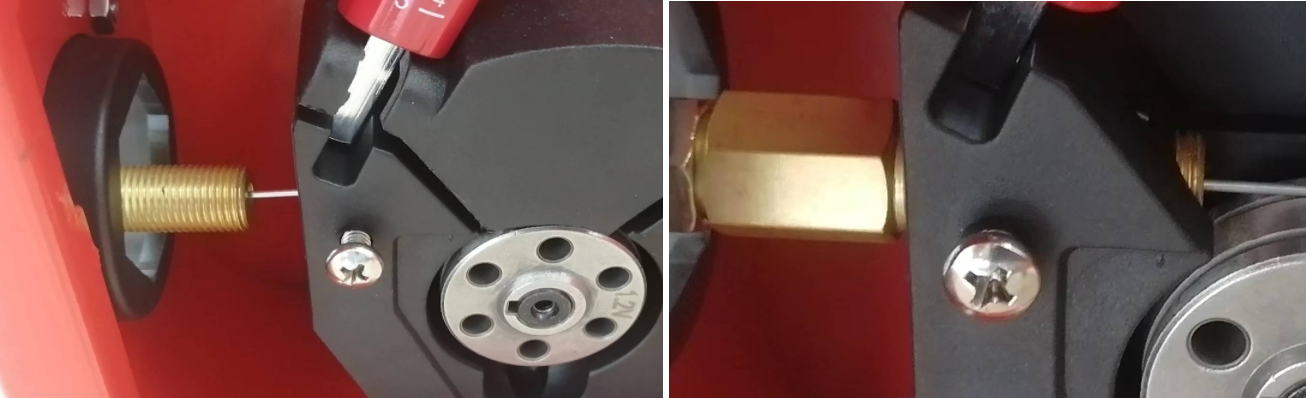

3.1送絲機端

3.1.1送絲管鎖緊螺絲松開，插入合適的位置后鎖緊即可

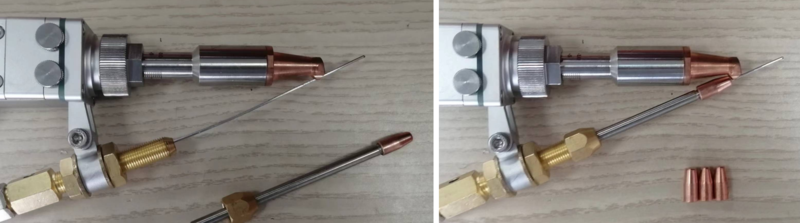

3.2槍頭端

3.2.1 以上操作鏈接后，手動送絲直至焊絲出來以后安裝導絲管，并確認導絲嘴與刻度管的距離

四.軟件操作

4.1 請在軟件說明里查詢對應版本的說明

4.2 220-601-410版本送絲機的使用說明，您可在屏幕設置頁面查看版本號。

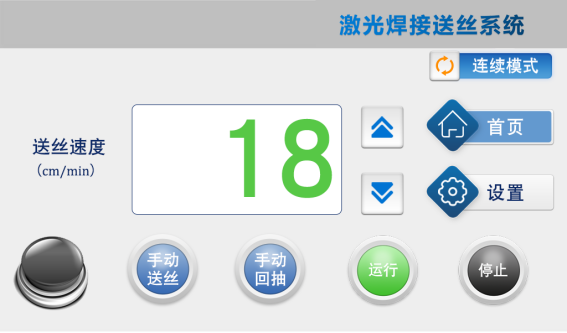

圖1-1連續模式-首頁

連續模式-首頁介紹：

2. “送絲速度”控制焊接時的送絲快慢。范圍15~600cm/min，可以點擊“數字”由鍵盤直接輸入，也可以通過“箭頭”快速調節。注：“送絲速度”不等于“手動送絲速度”。

3. “手動送絲”控制手動送絲時的電機快慢，通常用于設備日常調試。范圍15~600cm/min，持續按壓“手動送絲”由藍色變為綠色，電機持續以“手動送絲速度”送絲，松開按鍵則停止送絲。

4. “手動回抽”控制手動回抽時的電機快慢，通常用于設備日常調試。范圍15~600cm/min，持續按壓“手動回抽”由藍色變為綠色，電機持續以“手動回抽速度”回抽，松開按鍵則停止回抽。

5. “運行”、“停止”控制送絲機切換工作狀態。點擊“運行”，由黑色變為綠色，同時“停止”變為黑色。此時為“運行”狀態，電機可以正常送絲。點擊“停止”，由黑色變為紅色，同時“運行”變為黑色。此時為“停止”狀態，電機停止動作，無法進行任何送絲或者回抽。

6. “送絲指示燈”顯示焊接時的送絲狀態。當按下焊槍扳機送絲機進行送絲時，“指示燈”由黑色變為綠色，表示送絲機運轉正常。注：只有焊接時“指示燈”才會顯示綠色，“手動送絲”、“手動回抽”均不會改變“指示燈”狀態。

7. “首頁”當前屏幕顯示的是送絲機系統首頁，點擊無效。

8. “設置”點擊可切換至“連續模式設置頁”。

圖1-2連續模式-設置頁

連續模式-設置頁介紹：

1. “連續模式設置”表示當前屏幕顯示為送絲機系統連續模式的設置頁，點擊無效。

2. “送絲速度”同首頁的“送絲速度”。控制焊接時的送絲快慢。范圍15~600cm/min，可以點擊“數字”由鍵盤直接輸入，也可以通過“箭頭”快速調節。注：本頁面所有參數都可以通過直接點擊數值或點擊“箭頭”來調節，下同。

3. “啟動延遲”控制按下焊槍扳機后送絲機延時啟動的時間長短。范圍0~2000ms，通常設置為0。例：啟動延遲設置為1000ms，則按下焊槍扳機后，等待1s后開始送絲。

4. “回抽長度”控制斷絲時送絲機回抽斷絲的長度，用于幫助斷絲。范圍0~100mm，通常設置為10，可以根據現場焊絲粗細、送絲管長度適當增加。

5. “補絲長度”控制斷絲時送絲機進行回抽后補償送絲的長度，用于補償“回抽長度”的影響，保持下一次焊接時接頭的一致性。范圍0~100mm，原則上與“回抽長度”保持一致，如現場送絲管阻力較大，也可適當大于“回抽長度”。

6. “補絲延遲”控制斷絲時送絲機在補償送絲與回抽斷絲之間的間隔時間長短，用于防止由于補償送絲過早，導致焊絲第二次粘連在焊縫上，以此改善斷絲效果。范圍0~2000ms。通常設置為0。

7. “語言”顯示當前系統的語言文字，點擊可在“語言欄”切換為其他語言。注：標準版語言文字為簡體中文、繁體中文、英文、韓文、日文、俄文、德文、法文、拉丁文。如有其他語言文字需求請聯系我司。

8. “手動送絲速度”控制首頁“手動送絲”的速度大小，用于日常設備調試。范圍15~600cm/min。通常設置300cm/min。

9. “手動回抽速度”控制首頁“手動回抽”的速度大小，用于日常設備調試。范圍15~600cm/min。通常設置300cm/min。

10. “系統版本”顯示送絲機的控制系統版本號。，其中“220”表示系統硬件部分版本，“601”表示系統軟件部分版本，“410”表示系統屏幕部分版本。注：版本各部分組合一一對應，售后維護過程中應保持前后版本一致，否則可能出現顯示異常或者部分功能無效的現象。

11. “保持”控制送絲機系統參數的存儲動作，包括“首頁”和“設置頁”上除“語言”以外的所有參數。點擊“保持”，由黃色變為綠色，表示保持成功。注1：系統“語言”為自動保存;注2：斷電重啟后系統顯示為最近一次保存的數據，所以請善用保存功能，避免工藝數據丟失。

12. “返回”控制送絲機系統切換回“首頁”。

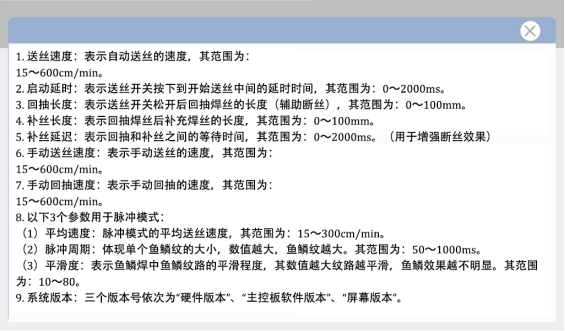

13. “幫助”控制系統顯示“參數說明”。點擊可查看“參數說明”。

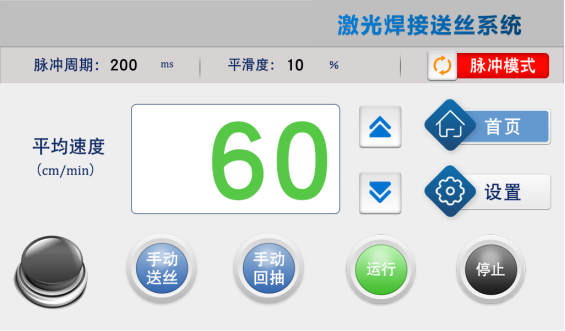

圖2-1脈沖模式-首頁

脈沖模式-首頁介紹

2. “脈沖周期”、“平滑度”顯示當前參數數值，無法調節。詳情見設置頁介紹。

3. “平均速度”控制“脈沖模式”的整體送絲速度，“平均速度”不受“脈沖周期”和“平滑度”影響。范圍15~300cm/min，通常設為60cm/min。可以點擊“數字”由鍵盤直接輸入，也可以通過“箭頭”快速調節。注：此“平均速度”不等于“手動送絲速度”。

4. 其他按鍵、參數同“連續模式”。

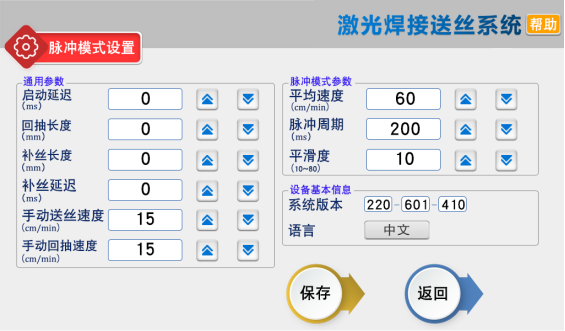

圖2-2脈沖模式-設置頁

脈沖模式-設置頁介紹

1. “平均速度”控制整體送絲速度，同首頁的“平均速度”。

2. “脈沖周期”控制單個魚鱗紋的大小，周期越大則單個魚鱗紋越大。范圍50~1000ms，通常設為500ms。

3. “平滑度”控制兩個魚鱗之間的間隔起伏，數值越小整體效果越明顯。范圍10~80，通常設為30。

4. 其余設置頁按鍵、參數同連續模式一致。

5. 綜上所述，“脈沖模式”主要為魚鱗焊服務，以上參數為參考值，實際使用中還需根據焊絲材質、焊絲型號、激光功率、焊縫寬度適當調節，以便得到理想效果。其他按鍵、參數同連續模式一致。
